In qualità di fornitore di valvole a saracinesca, incontro spesso clienti che sono confusi riguardo alle differenze tra valvole a saracinesca a passaggio pieno e a passaggio ridotto. Comprendere queste differenze è fondamentale per fare la scelta giusta in varie applicazioni. In questo post del blog, approfondirò i dettagli delle valvole a saracinesca a passaggio pieno e a passaggio ridotto, le loro caratteristiche uniche e le applicazioni pratiche.
Differenze strutturali
La differenza più evidente tra una valvola a saracinesca a passaggio totale e una a passaggio ridotto risiede nei loro diametri interni. Una valvola a saracinesca a passaggio totale, come suggerisce il nome, ha un'apertura della stessa dimensione del tubo collegato. Quando la valvola è completamente aperta, non si verifica alcuna riduzione dell'area di flusso, creando un percorso diretto per il fluido. Questa caratteristica consente un flusso senza ostacoli, riducendo al minimo la caduta di pressione e la turbolenza. Ad esempio, se si dispone di un tubo da 4 pollici, anche una valvola a saracinesca a passaggio totale per quel tubo avrà un'apertura interna da 4 pollici.
D'altra parte, una valvola a saracinesca a passaggio ridotto ha un'apertura più piccola del diametro del tubo collegato. In genere, la riduzione delle dimensioni è inferiore di una misura di tubo. Ad esempio, se si collega una valvola a saracinesca a passaggio ridotto a un tubo da 4 pollici, l'apertura della valvola potrebbe essere di 3 pollici. Questa apertura più piccola limita l'area di flusso, il che può comportare un aumento della velocità del fluido e della caduta di pressione.
Caratteristiche del flusso
Le caratteristiche di flusso delle valvole a saracinesca a passaggio pieno e a passaggio ridotto variano in modo significativo a causa delle loro differenze strutturali. Le valvole a saracinesca a passaggio totale sono ideali per le applicazioni in cui sono richieste una portata elevata e una caduta di pressione minima. In sistemi come le reti di distribuzione idrica, la capacità di mantenere una portata costante ed elevata è essenziale. Il percorso del flusso senza ostacoli di una valvola a saracinesca a passaggio totale garantisce che grandi volumi di acqua possano passare attraverso la valvola senza significative perdite di energia.
Le valvole a saracinesca a porta ridotta, con le loro aree di flusso più piccole, sono più adatte per applicazioni in cui il controllo del flusso e la strozzatura sono più importanti della portata massima. In alcuni casi, la maggiore velocità del fluido in una valvola a passaggio ridotto può migliorare la precisione del controllo del flusso. Tuttavia, è importante notare che lo strozzamento con una valvola a saracinesca generalmente non è consigliato per un uso a lungo termine poiché può causare un'usura eccessiva sulla sede della valvola e sulla saracinesca.
Caduta di pressione
La caduta di pressione è un fattore critico da considerare quando si sceglie tra valvole a saracinesca a passaggio pieno e a passaggio ridotto. La caduta di pressione si riferisce alla perdita di pressione mentre il fluido scorre attraverso la valvola. In una valvola a saracinesca a passaggio totale, la caduta di pressione è minima perché l'area di flusso rimane costante. Ciò è particolarmente importante nei sistemi in cui è fondamentale mantenere una pressione stabile, come nelle tubazioni ad alta pressione e in alcuni processi industriali.
Al contrario, le valvole a saracinesca a passaggio ridotto provocano una maggiore caduta di pressione a causa della restrizione dell'area di flusso. L'apertura più piccola costringe il fluido a fluire attraverso uno spazio più stretto, il che aumenta la velocità e la perdita di energia. In alcune applicazioni può essere tollerato un certo livello di caduta di pressione, ma in altre può portare a inefficienze o addirittura guasti al sistema.
Considerazioni sui costi
Il costo è sempre un fattore significativo in qualsiasi decisione di acquisto. Le valvole a saracinesca a passaggio ridotto sono generalmente meno costose delle valvole a saracinesca a passaggio totale. Ciò è dovuto principalmente al fatto che richiedono meno materiale per la produzione a causa dell'apertura interna più piccola. In alcuni casi, il processo di produzione delle valvole a passaggio ridotto può anche essere più semplice, contribuendo ulteriormente al risparmio sui costi.
Tuttavia, il risparmio iniziale sui costi delle valvole a porta ridotta può essere compensato dai costi operativi più elevati associati alla maggiore caduta di pressione. Nei sistemi in cui l'efficienza energetica è una priorità, la minore caduta di pressione delle valvole a saracinesca a passaggio totale può comportare un risparmio a lungo termine sul consumo energetico.
Applicazioni
Le valvole a saracinesca a passaggio totale sono comunemente utilizzate in applicazioni in cui sono essenziali una grande capacità di flusso e una caduta di pressione minima. Alcuni esempi includono:
- Sistemi di approvvigionamento idrico: Nelle reti di distribuzione idrica municipale, le valvole a saracinesca a passaggio totale vengono utilizzate per garantire un flusso efficiente di acqua dalla fonte ai consumatori. Il percorso di flusso senza ostacoli consente il rapido riempimento dei serbatoi di stoccaggio e la distribuzione dell'acqua in varie parti della città.
- Oleodotti e gasdotti: Nell'industria del petrolio e del gas, le valvole a saracinesca a passaggio totale vengono utilizzate nelle condutture per trasportare grandi volumi di petrolio e gas su lunghe distanze. La bassa caduta di pressione aiuta a mantenere il flusso e a ridurre il consumo energetico.
Le valvole a saracinesca a passaggio ridotto sono più adatte per applicazioni in cui il controllo del flusso è la preoccupazione principale. Alcuni esempi includono:
- Sistemi di protezione antincendio: Negli impianti antincendio a sprinkler, le valvole a saracinesca a passaggio ridotto possono essere utilizzate per controllare il flusso dell'acqua in diverse zone. La capacità di limitare il flusso può aiutare a garantire che la quantità adeguata di acqua venga erogata alle aree interessate.
- Controllo dei processi industriali: In alcuni processi industriali, come la produzione chimica, è possibile utilizzare valvole a saracinesca a porte ridotte per controllare il flusso di prodotti chimici e altri fluidi. La maggiore velocità del fluido può fornire una migliore miscelazione e controllo della reazione in determinate applicazioni.
Le nostre offerte di prodotti
In qualità di fornitore di valvole a saracinesca, offriamo un'ampia gamma di valvole a saracinesca sia a passaggio pieno che a passaggio ridotto per soddisfare le diverse esigenze dei nostri clienti. NostroValvola a saracinesca con serratura in ottoneè un'opzione di alta qualità per le applicazioni in cui sono richieste sicurezza e affidabilità. Presenta una struttura in ottone resistente e un meccanismo di bloccaggio per impedire operazioni non autorizzate.

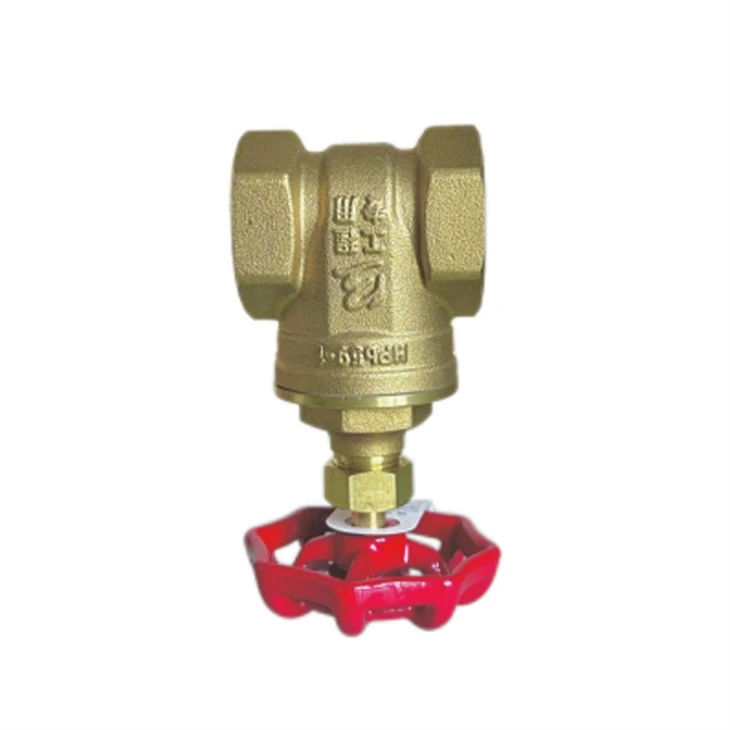

Per applicazioni ingegneristiche più complesse, il nsValvola a saracinesca di ingegneriaè progettato per resistere a pressioni e temperature elevate. È disponibile sia nella configurazione a passaggio pieno che a passaggio ridotto, per garantire che tu possa trovare la valvola giusta per le tue esigenze specifiche.
Se stai cercando specificatamente una valvola a passaggio totale, la nsValvola a saracinesca a passaggio completo in ottoneè una scelta eccellente Offre un'ampia area di flusso e una caduta di pressione minima, rendendolo adatto per applicazioni in cui sono essenziali portate elevate.
Conclusione
In conclusione, la scelta tra una valvola a saracinesca a passaggio pieno e una a passaggio ridotto dipende da diversi fattori, tra cui i requisiti di flusso, la tolleranza alla caduta di pressione e considerazioni sui costi. Le valvole a saracinesca a passaggio totale sono più adatte per applicazioni in cui sono cruciali portate elevate e una caduta di pressione minima, mentre le valvole a saracinesca a passaggio ridotto sono più adatte per applicazioni in cui il controllo del flusso è la preoccupazione principale.
In qualità di fornitore professionale di valvole a saracinesca, ci impegniamo a fornire prodotti di alta qualità e consulenza di esperti per aiutarvi a fare la scelta giusta. Se avete domande o avete bisogno di assistenza nella scelta della valvola a saracinesca appropriata per la vostra applicazione, non esitate a contattarci per una discussione sull'acquisto. Non vediamo l'ora di lavorare con voi per soddisfare le vostre esigenze in termini di valvole.
Riferimenti
- Manuale delle valvole: una guida alla selezione e all'applicazione delle valvole industriali. Compilato da esperti del settore nell'ingegneria delle valvole.
- Libri di testo sulla meccanica dei fluidi: varie risorse accademiche sui principi del flusso dei fluidi e sulla loro applicazione nella progettazione delle valvole.
