Qual è la coppia di apertura e chiusura di una valvola a sfera in ottone 1/2?

Come fornitore di valvole a sfera in ottone 1/2, mi viene spesso chiesto della coppia di apertura e chiusura di queste valvole. Comprendere la coppia di apertura e chiusura è cruciale per la corretta selezione, installazione e funzionamento di 1/2 Valvole a sfera in ottone in varie applicazioni. In questo post sul blog, spiegherò quale sono la coppia di apertura e chiusura, perché contano e quali fattori possono influenzare i valori di coppia di una valvola a sfera in ottone 1/2.

Qual è la coppia di apertura e chiusura?

La coppia di apertura si riferisce alla quantità di forza richiesta per trasformare la maniglia della valvola dalla posizione chiusa alla posizione aperta. La coppia di chiusura, d'altra parte, è la forza necessaria per girare la maniglia della valvola dalla posizione aperta in posizione chiusa. Queste coppie sono in genere misurate in unità di pollice - libbre (in - lb) o newton - metri (n · m).

Perché l'apertura e la chiusura della coppia conta?

1. Selezione corretta della valvola: Diverse applicazioni richiedono livelli diversi di coppia. Ad esempio, in un sistema idrico residenziale a bassa pressione, una valvola con una coppia di apertura e chiusura più bassa può essere sufficiente. Tuttavia, in un'applicazione industriale con fluidi ad alta pressione, potrebbe essere necessaria una valvola con valutazioni di coppia più elevate per garantire un funzionamento affidabile.
2. Installazione e manutenzione: Conoscere i valori di coppia aiuta gli installatori a scegliere gli strumenti giusti per l'installazione e la manutenzione della valvola. L'uso di una coppia errata durante l'installazione può portare a perdite, sigillatura impropria o persino danni alla valvola.
3. Prestazioni del sistema: La coppia di apertura e chiusura può influire sulle prestazioni complessive del sistema fluido. Se la coppia è troppo alta, può essere difficile far funzionare manualmente la valvola e potrebbero essere necessarie attrezzature aggiuntive come attuatori. Se la coppia è troppo bassa, la valvola potrebbe non sigillare correttamente, portando a perdite di fluido.

Fattori che influenzano la coppia di apertura e chiusura di una valvola a sfera in ottone 1/2

1. Materiale di tenuta: Il tipo di materiale di tenuta utilizzato nella valvola può avere un impatto significativo sulla coppia. Ad esempio, le valvole con guarnizioni sedute morbide (come PTFE) hanno generalmente requisiti di coppia più bassi rispetto a quelli con guarnizioni metalliche a metallo. Le guarnizioni sedute morbide forniscono una guarnizione migliore a pressioni più basse e richiedono meno forza per aprire e chiudere.
2. Valutazione della pressione: Rating di pressione più elevati di solito significano più elevate coppie di apertura e chiusura. All'aumentare della pressione nel sistema, è necessaria una maggiore forza per superare la pressione che agisce sulla sfera della valvola e sul sedile. Ad esempio, una valvola a sfera in ottone 1/2 classificata per 600 psi avrà probabilmente valori di coppia più elevati rispetto a uno classificato per 200 psi.
3. Design della valvola: Il design della valvola, compresa la forma della palla, il tipo di stelo e il percorso del flusso interno, può influire sulla coppia. Una valvola ben progettata con superfici interne lisce e una sfera adeguatamente a forma di forza richiederà meno forza per funzionare.
4. Temperatura: Le temperature estreme possono anche influire sulla coppia. A temperature elevate, il materiale di tenuta può espandersi o diventare più morbido, il che può cambiare i requisiti di coppia. Allo stesso modo, a basse temperature, il materiale può contrarre o diventare più fragile, influenzando anche la coppia.

Valori di coppia tipici per 1/2 Valvole a sfera in ottone

La coppia di apertura e chiusura di una valvola a sfera in ottone 1/2 può variare ampiamente a seconda dei fattori sopra menzionati. Generalmente, per una valvola a sfera di ottone 1/2 standard con una guarnizione seduta morbida e una pressione di circa 200-300 psi, la coppia di apertura può variare da 2 a 5 pollici - lb (0,23 a 0,57 n · m) e la coppia di chiusura può essere leggermente più alta, circa 3 a 6 in - lb (0,34 a 0,68 N · m).

Tuttavia, per applicazioni ad alta pressione o valvole con guarnizioni metalliche a metallo, i valori di coppia possono essere significativamente più alti. In alcune applicazioni industriali con valutazioni di pressione di 1000 psi o più, le coppie di apertura e chiusura possono superare i 20 in - lb (2,26 N · m).

Misurare la coppia di apertura e chiusura

Per misurare accuratamente la coppia di apertura e chiusura, è possibile utilizzare una chiave di coppia. Ecco i passaggi generali:

1. Montare la valvola saldamente in un dispositivo di prova.
2. Collegare la chiave di coppia alla maniglia della valvola.
3. Girare lentamente la maniglia della valvola nella direzione di apertura o chiusura osservando la lettura della coppia sulla chiave.
4. Registra il valore massimo di coppia raggiunto durante l'operazione di apertura o chiusura.

È importante notare che i valori di coppia possono variare leggermente a seconda del metodo di misurazione e della condizione della valvola.

Le nostre offerte di valvole a sfera in ottone 1/2

Come fornitore, offriamo una vasta gamma di valvole a sfera in ottone 1/2 con diverse valutazioni di coppia per soddisfare varie esigenze di applicazione. Le nostre valvole sono realizzate con materiali in ottone di alta qualità, garantendo durata e affidabilità. Abbiamo valvole con guarnizioni sedute morbide per applicazioni a bassa coppia e valvole con guarnizioni metalliche a metallo per ambienti ad alta pressione.

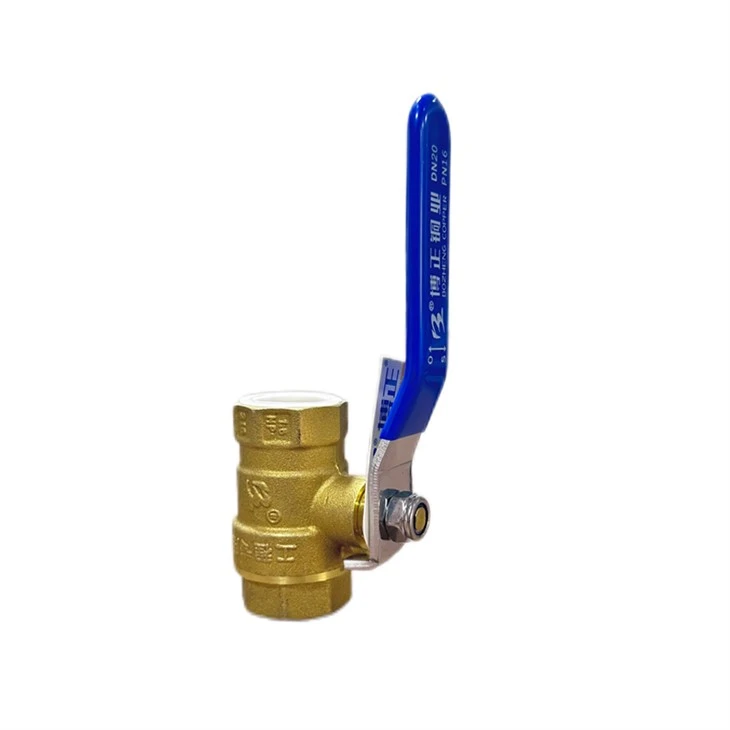

Se sei interessato al nostroValvola di ottone a sfera,Alluminio - valvola a sfera per tubi di plastica, O1 valvola a sfera in ottone filettata, non esitare a contattarci per ulteriori informazioni. Possiamo fornire specifiche di coppia dettagliate per ciascuna valvola e aiutarti a scegliere quello giusto per la tua applicazione specifica.

Conclusione

La coppia di apertura e chiusura di una valvola a sfera di ottone 1/2 sono parametri importanti che influenzano la selezione, l'installazione e le prestazioni del sistema della valvola. Comprendendo i fattori che influenzano questi valori di coppia e scegliendo la valvola giusta, è possibile garantire il corretto funzionamento del sistema fluido. Sia che tu stia lavorando a un progetto idraulico residenziale o a un'applicazione industriale, la nostra azienda può fornire valvole a sfera di ottone 1/2 di alta qualità con le valutazioni di coppia appropriate. In caso di domande o devi discutere i requisiti della valvola, non esitare a raggiungere. Siamo qui per aiutarti a fare la scelta migliore per le tue esigenze.

Riferimenti

1. Manuale della valvola, Crane Co.
2. ASME B16.34 - 2017, valvole - Fine flangiata, filettata e saldatura.
